MODULA 제품소개

LIFT

공간 확보 생산성 향상

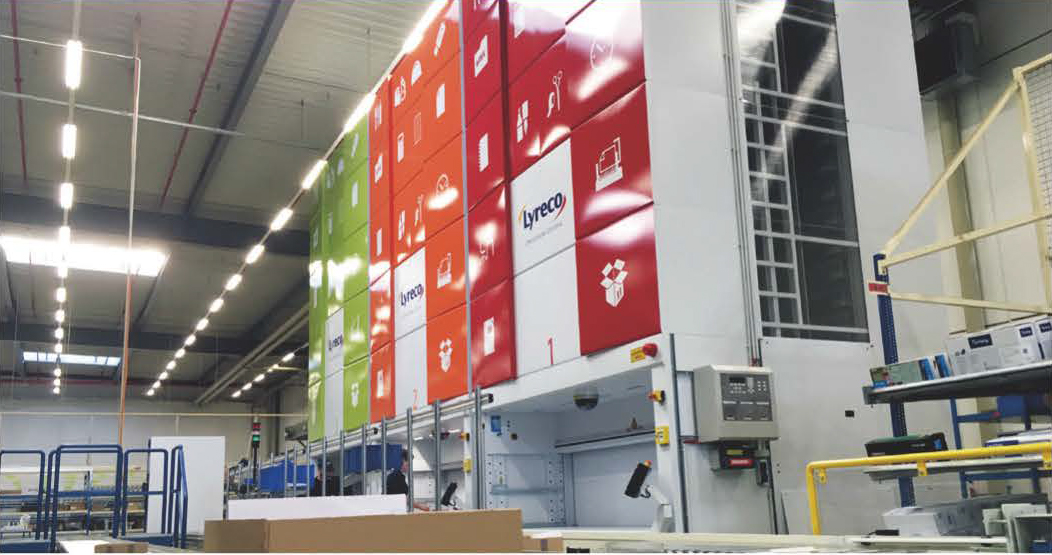

Modula: your Vertical Lift Module

Modula는 수직보관 및 지상공간 확보를 기본 개념으로 하는 수직 자동보관 창고입니다. 최대높이 16.1미터, 최대하중 9,000kg까지 적재가 가능합니다.
모든 종류의 적제품을 안전하고 깨끗하며 효율적으로 보관할 수 있으며, 지상 보관면적을 최대 90%까지 줄일 수 있습니다.
Modula는 30년 이상의 경험을 가진 최고의 기술력을 자랑하는 이탈리아 기업으로, 진정한 스마트 팩토리 4.0 체제 하에서 수직 자동보관 창고를 생산하고 있습니다.

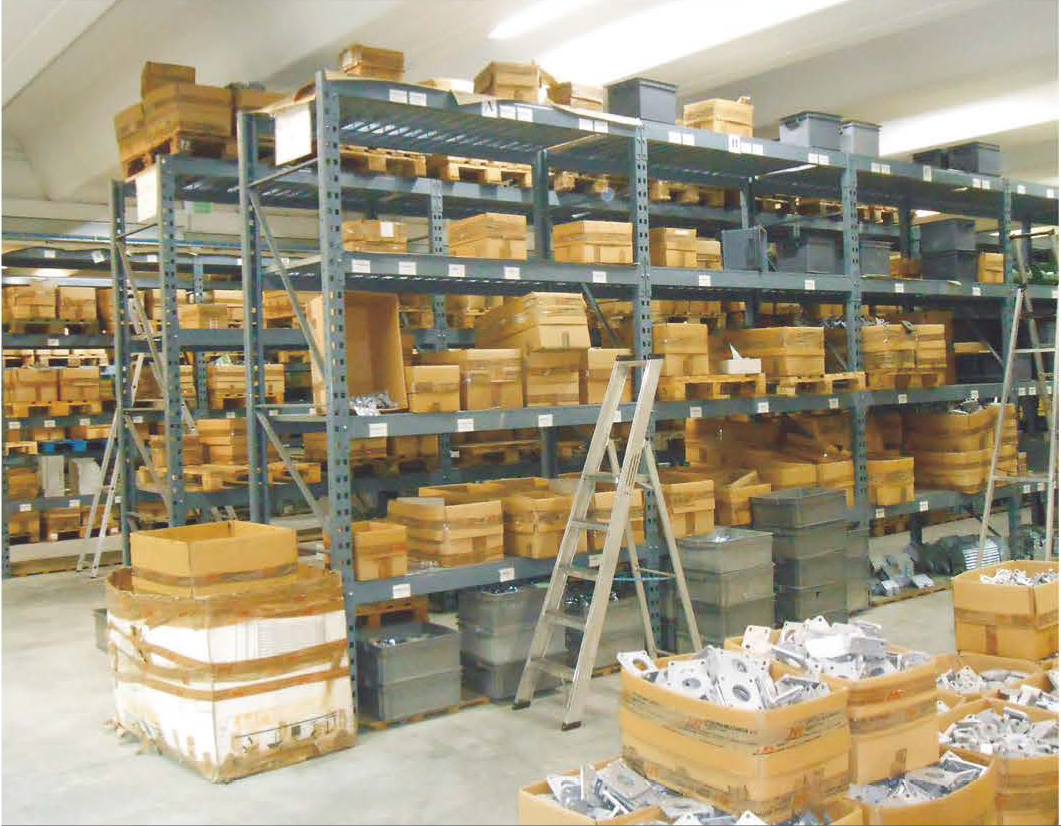

일반 랙
일반 랙

지상 공간 확보

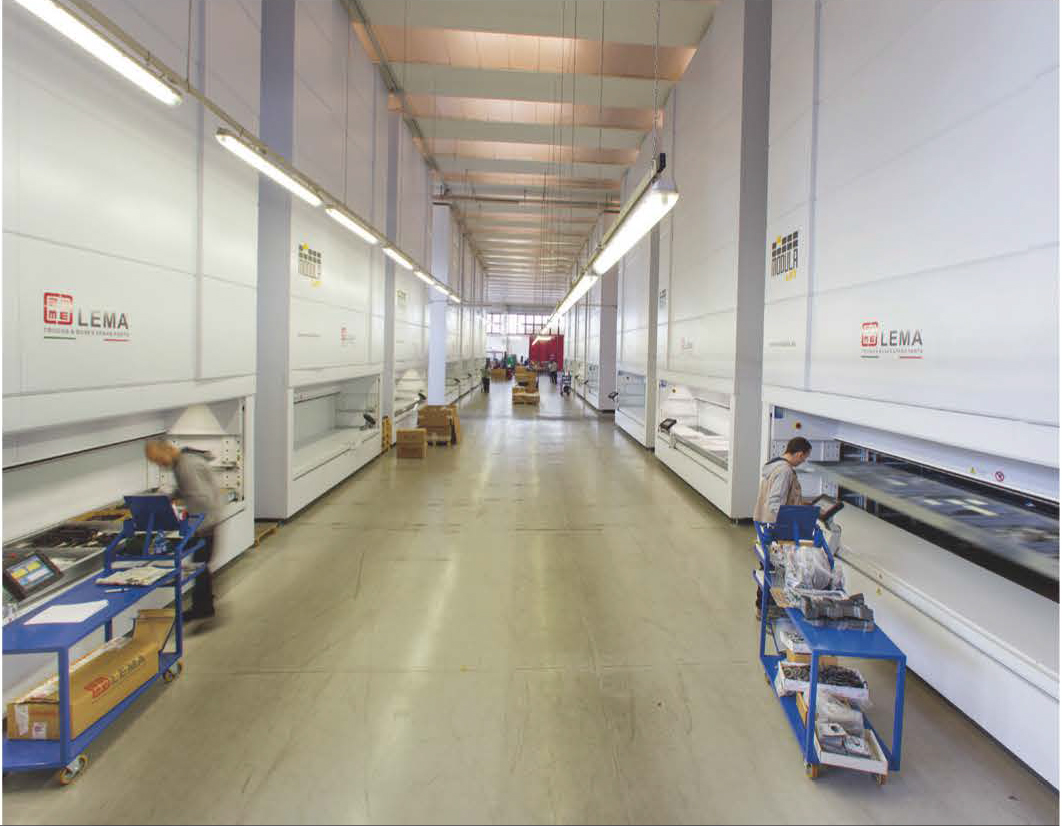

Modula 설치 시
Modula 설치 시

최대 90%

공간 확보

보안성 향상

시간 절약

효율성 향상

위험 감소

재고관리 향상

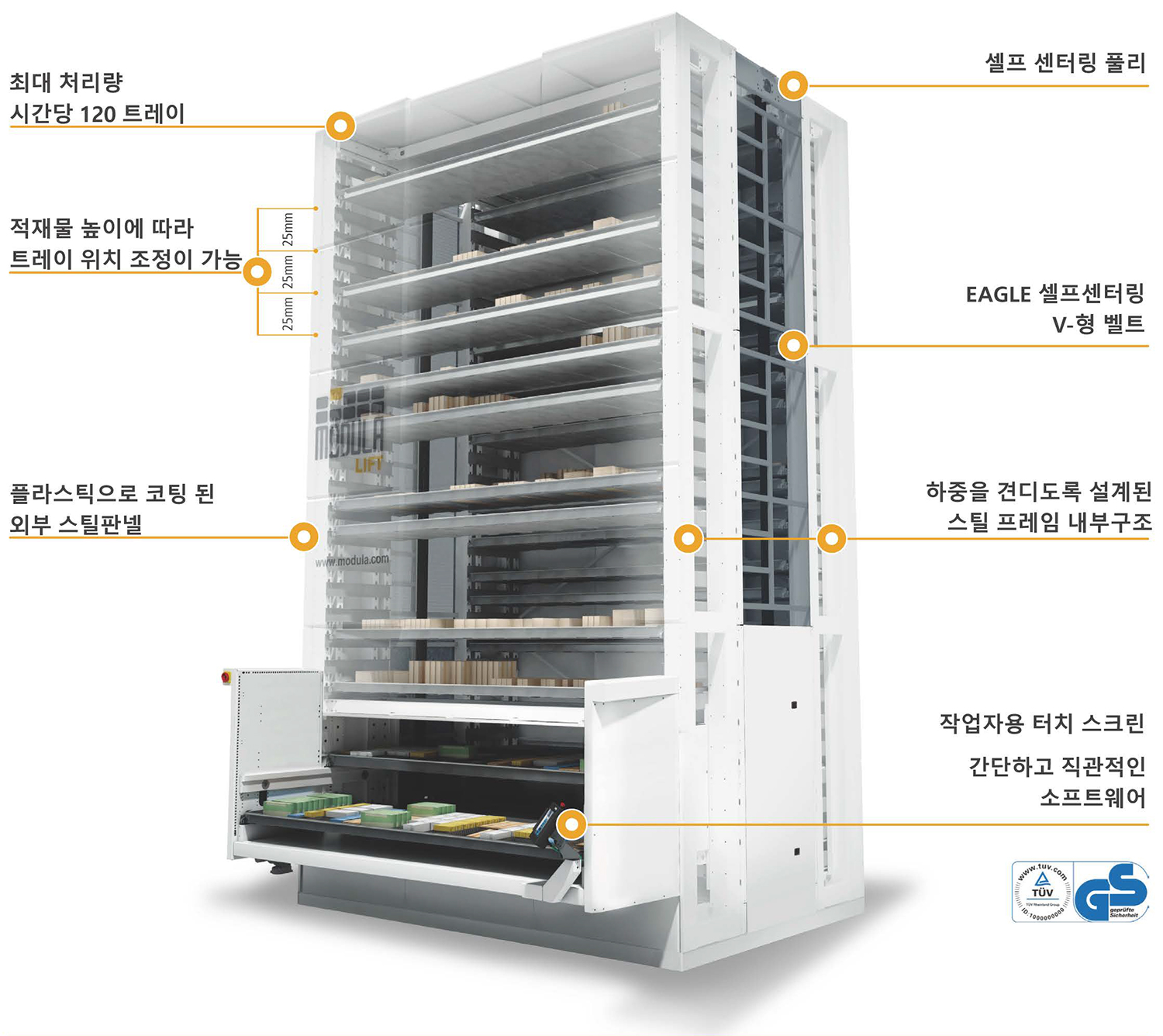

TECHNICAL FEATURES
TECHNICAL FEATURES
장비 높이 from 3,300mm to 16,100mm 처리량 시간당 최대 120 트레이 (구성에 따라 상이함)
장비 높이 증가 폭 200mm 사용자 인터페이스 industrial console with 10.4" touch screen (Copilot)
트레이 적재 피치 25mm 트레이 출입구 수량 최대 3개소 (상층부와 같은 방향으로도 가능)
트레이 폭 from 1,500mm to 4,100mm 트레이 출입구 종류 외부형/내부형 출입구 & 싱글/듀얼 트레이 입출고
트레이 깊이 654mm & 857mm 총 적재하중 from 50,000kg to 90,000kg (모델 및 구성에 따라 상이함)
최대 적재가능 높이 695mm(bay S)/895mm(bay M)/1,295mm(bayXL)
  • 최소 에너지 소비
  • 입고 트레이 자동 무게측정
  • 최적화된 트레이 보관 높이 자동설정
  • 아연도금 스틸을 사용한 내하중 내부구조
  • Eagle 타이밍 벨트 사용
  • 한 면당 6roller가 장착된 엘리베이터 가이드 구조
  • 여러 종류의 무게를 혼재하여 사용 가능한 트레이 관리 시스템

Our Advantages

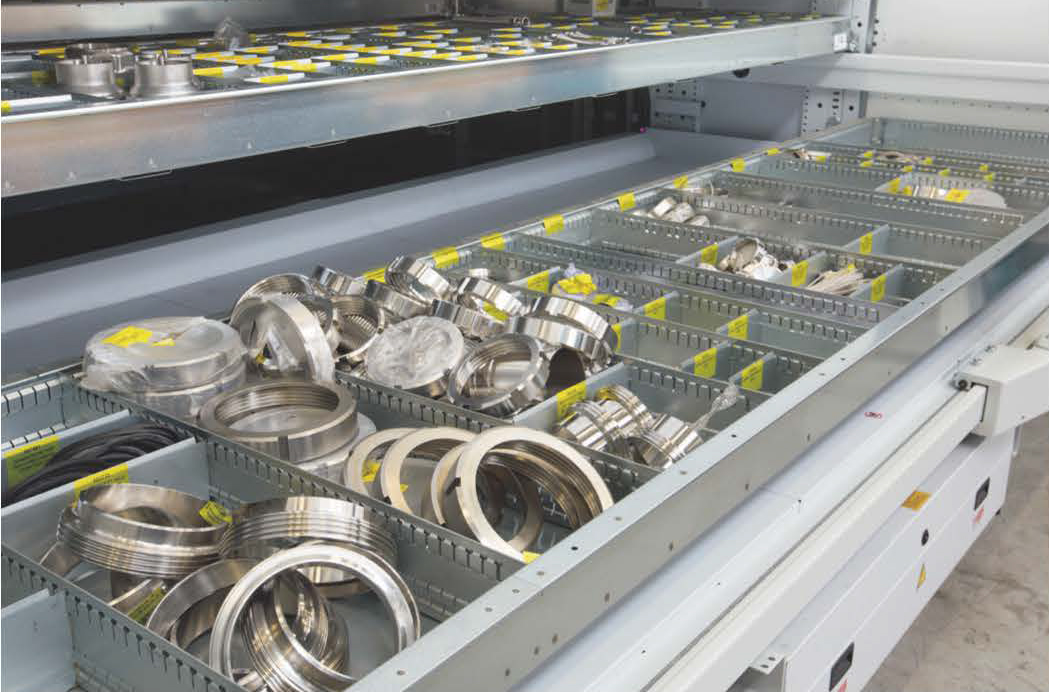

Modula 트레이 구성

사용하고자 하는 방식에 따라, 다양한 트레이 출입구 구성이 가능합니다.

  • 싱글 트레이 입출고
  • 듀얼 트레이 입출고
  • 내부형 트레이 출입구
  • 외부형 트레이 출입구
  • 장비 전후면 트레이 출입구
  • 층별 트레이 출입구

Modula는 동시에 두개의 트레이가 이송되는 듀얼트레이 입출고 구성이 가능합니다. 트레이1이 출입구에서 사용되는 동안 트레이2가 다음 작업을 위해 준비하고 있기 때문에, 트레이 대기시간이 거의 없어 입출고 시간이 현저히 단축됩니다.
외부형 트레이 출입구는 호이스트, 지게차, 크레인 등 다양한 이송장비와 함께 사용이 가능합니다.
장비의 전·후면 모두 트레이 출입구 배치가 가능하며, 다른 층에도 트레이 출입구 구성이 가능하여 효과적인 입출고가 가능합니다.

Modula 트레이 구성

내부형 싱글 트레이 출입구

Modula 트레이 구성

외부형 싱글 트레이 출입구

Modula 트레이 구성

내부형 듀얼 트레이 출입구

Modula 트레이 구성

외부형 듀얼 트레이 출입구

Modula에 적재 가능한 제품은?

전 산업분야에 사용되는 다양한 사이즈, 무게, 부피의 제품 및 부품 보관이 가능합니다.

주로 보관되는 제품은?
  • 스페어 파트
  • 공구, 장비, 화장품 및 의약품
  • 다품종 소형 제품
  • 전기 및 전자 부품
  • 유통 또는 판매용 제품 및 소비재
  • 기계 부품
  • 완제품 및 반제품
  • 상자, 서류 등
적재 가능한 제품

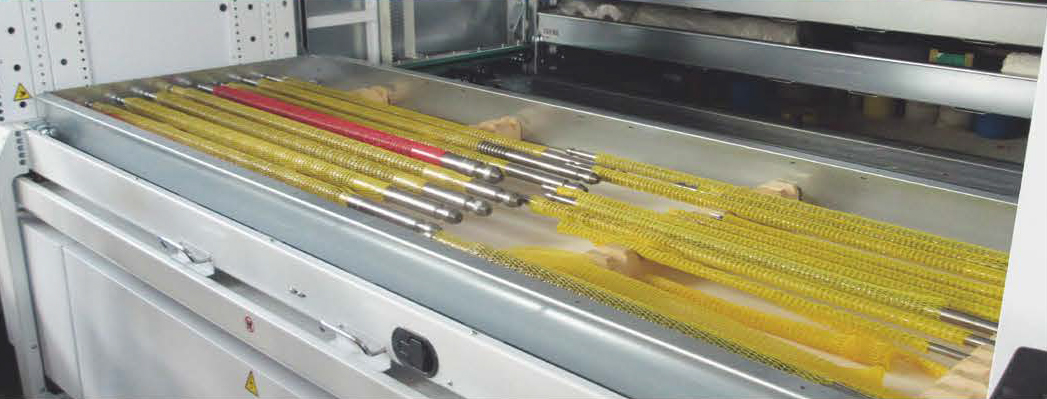

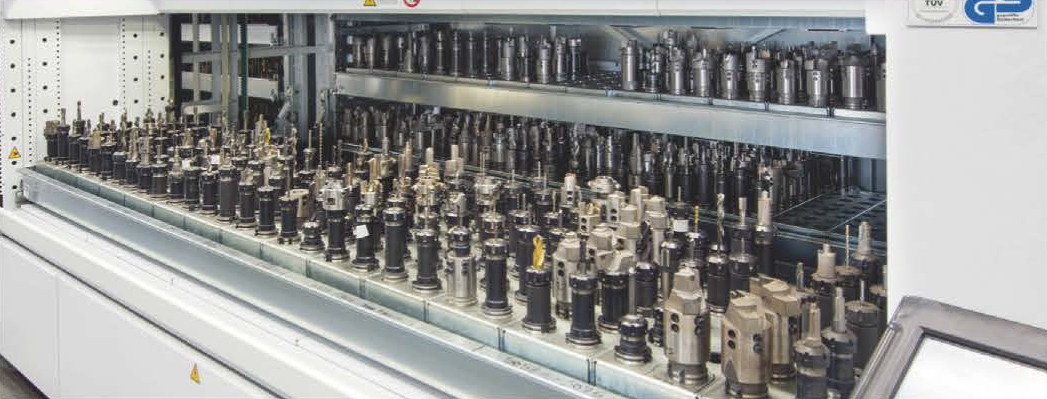

Tooling and drill bits

적재 가능한 제품

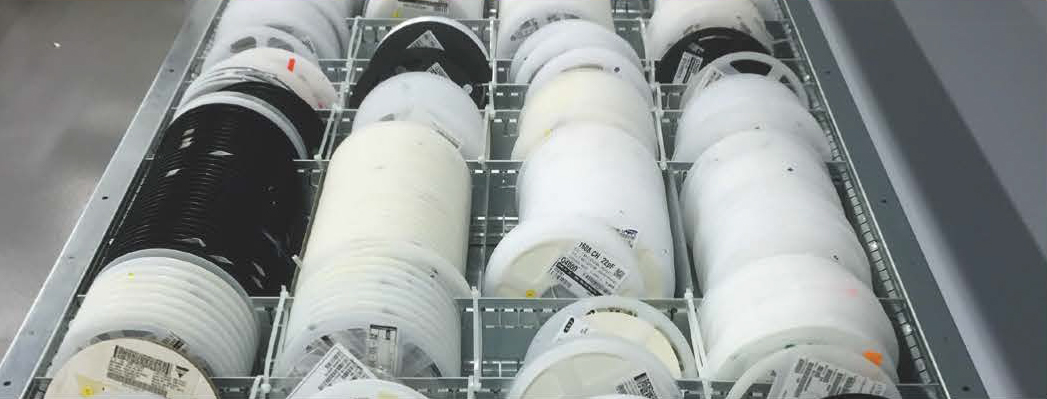

Reels and electronic componets

적재 가능한 제품

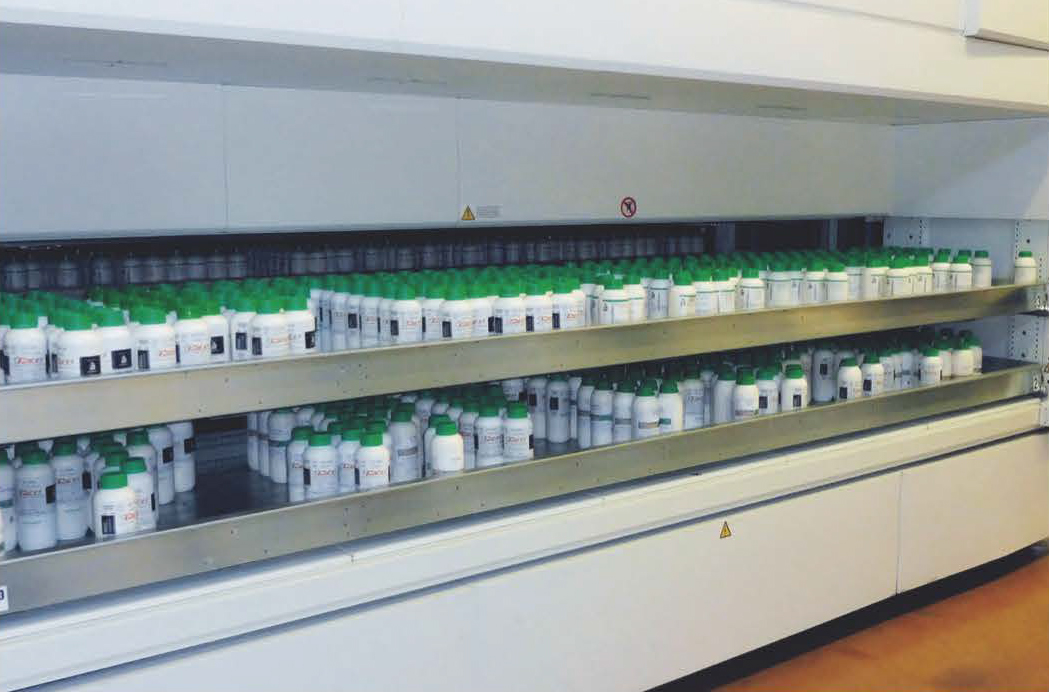

Pharmaceuticals, boxes and cosmetics

적재 가능한 제품

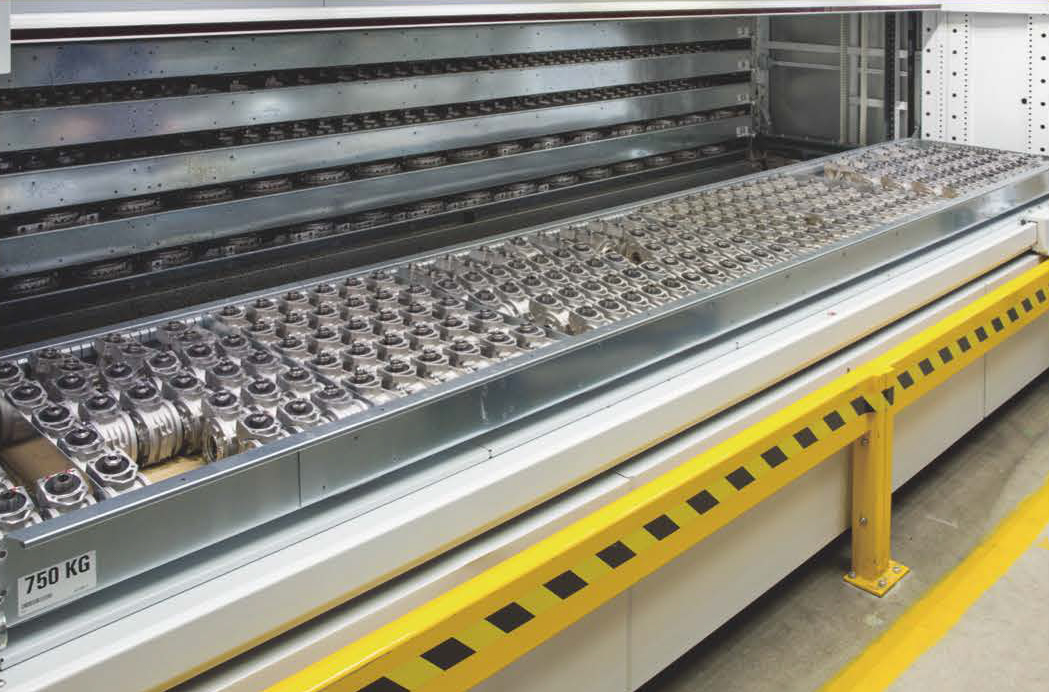

Mechanical instruments

적재 가능한 제품

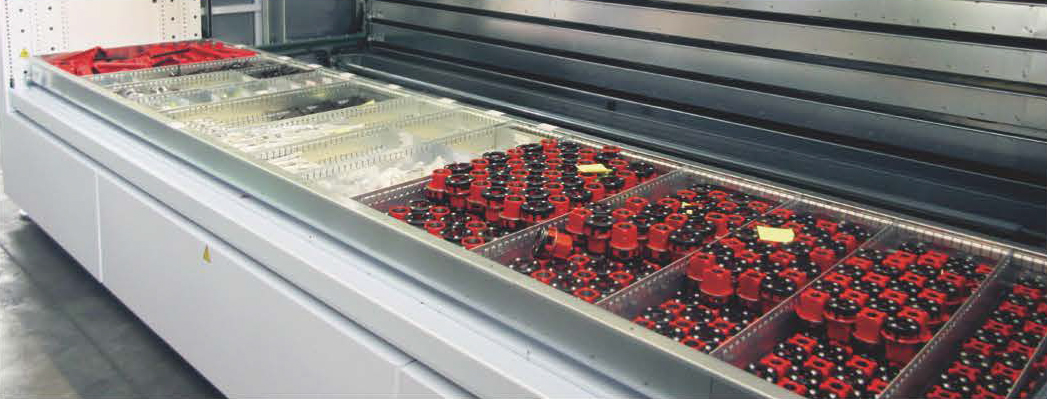

Tools and spare parts

적재 가능한 제품

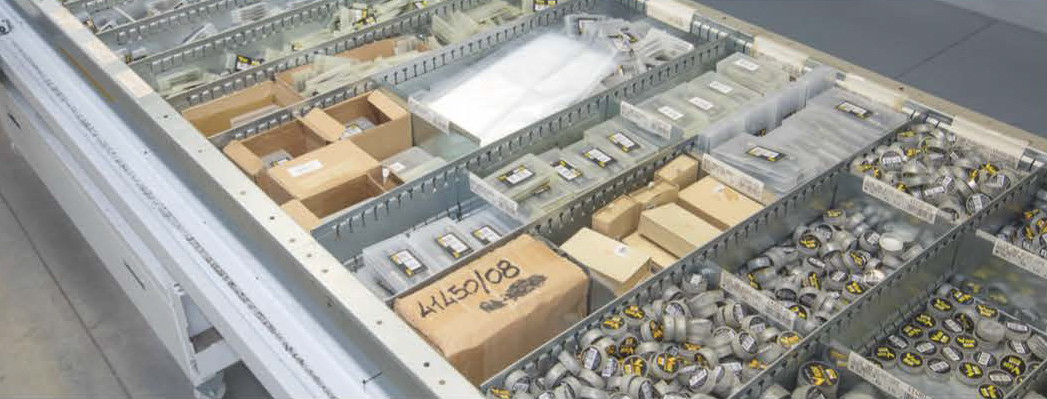

Samll parts and hardware

적재 가능한 제품

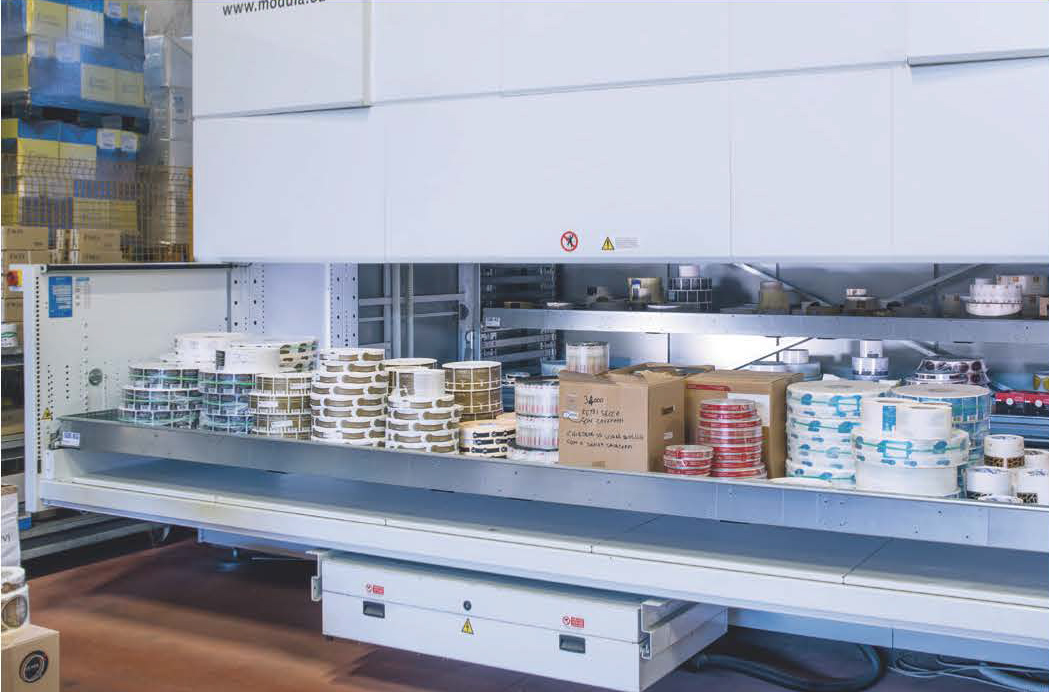

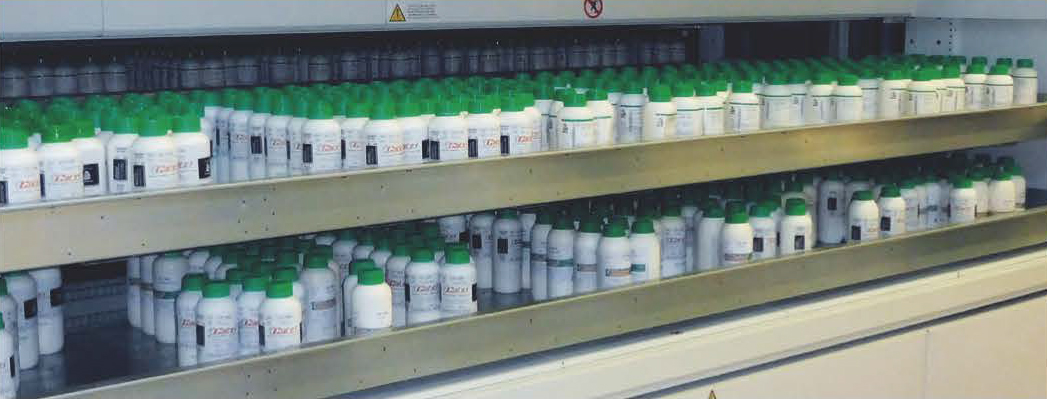

Bottles and labels

적재 가능한 제품

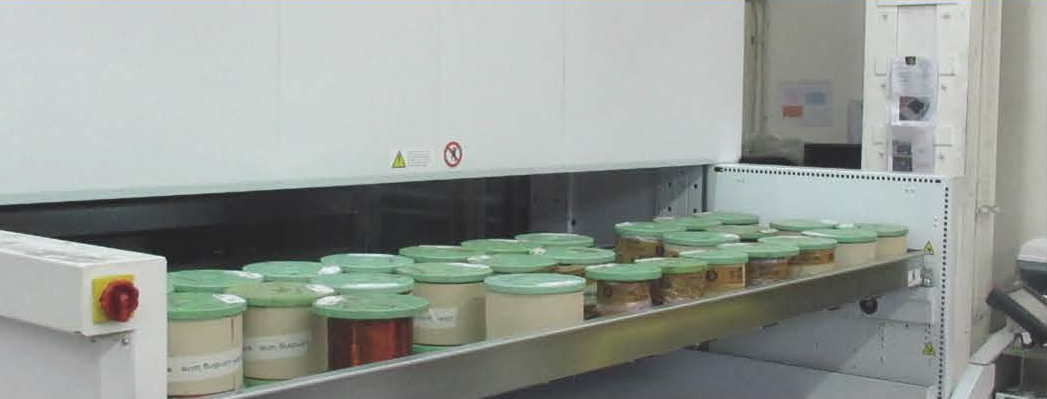

Spools, rope, chains

모델

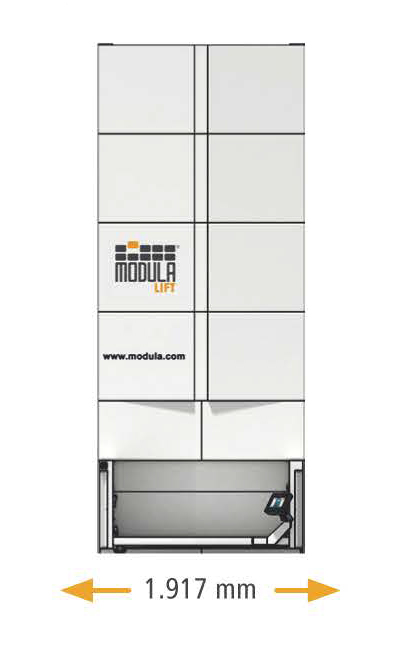

ME - MED - MEDD
ME & ME-D
Model 트레이 폭 (mm) 트레이 깊이 (mm) 트레이 측면 높이 (mm) 트레이 적재하중 (kg) 내부형 출입구장비 사이즈(Width x Depth mm) 외부형 출입구장비 사이즈(Width x Depth mm)
ME25 1,500 654 45/70/120 250 1,917x2,556 1,917x3,246
ME25D 1,500 857 45/70/120 250 1,917x3,165 1,917x4,058
ME25DD 1,460 1,257 45/70/120 250 1.917x4.365 1.917x5.658
ME50 1,500 654 45/70/120 500 1,917x2,556 1,917x3,246
ME50D 1,500 857 45/70/120 500 1,917x3,165 1,917x4,058
ME50DD 1,460 1,257 70/120 500 1.917x4.365 1.917x5.658
ME75 1,500 654 7 /120 750 1,917x2,556 1,917x3,246
ME75D 1,500 857 70/120 750 1,917x3,165 1,917x4,058
ME75DD 1,460 1,257 70/120 750 1.917x4.365 1.917x5.658
ME1000 1,460 654 70/120 990 1,917x2,556 1,917x3,246
ME1000D 1,460 857 70/120 990 1,917x3,165 1,917x4,058
ME1000DD 1,460 1,257 70/120 990 1.917x4.365 1.917x5.658

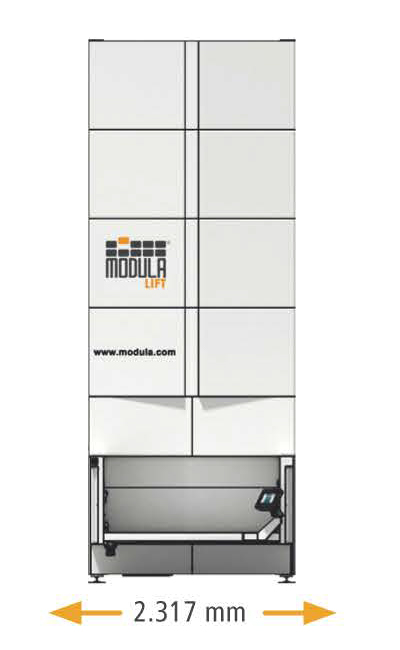

MA - MAD - MADD
MA & MA-D
Model 트레이 폭 (mm) 트레이 깊이 (mm) 트레이 측면 높이 (mm) 트레이 적재하중 (kg) 내부형 출입구장비 사이즈(Width x Depth mm) 외부형 출입구장비 사이즈(Width x Depth mm)
MA25 1,900 654 45/70/120 250 2,317x2,556 2,317x3,246
MA25D 1,900 857 45/70/120 250 2,317x3,165 2,317x4,058
MA25DD 1,860 1,257 45/70/120 250 2.317x4.365 2.317x5.658
MA50 1,900 654 70/120 500 2,317x2,556 2,317x3,246
MA50D 1,900 857 70/120 500 2,317x3,165 2,317x4,058
MA50DD 1,860 1,257 70/120 500 2.317x4.365 2.317x5.658
MA75 1,900 654 70/120 750 2,317x2,556 2,317x3,246
MA75D 1,900 857 70/120 750 2,317x3,165 2,317x4,058
MA75DD 1,860 1,257 70/120 750 2.317x4.365 2.317x5.658
MA1000 1,860 654 120 990 1,936x2,556 1,936x3,246
MA1000D 1,860 857 120 990 1,936x3,165 1,936x4,058
MA1000DD 1,860 1,257 120 990 2.317x4.365 2.317x5.658

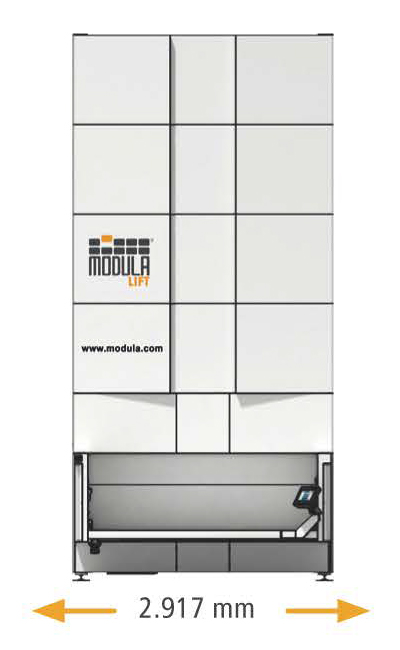

MC - MCD - MCDD
MC - MCD - MCDD
Model 트레이 폭 (mm) 트레이 깊이 (mm) 트레이 측면 높이 (mm) 트레이 적재하중 (kg) 내부형 출입구장비 사이즈(Width x Depth mm) 외부형 출입구장비 사이즈(Width x Depth mm)
MC25 2,500 654 45/70/120 250 2,917x2,556 2,917x3,246
MC25D 2,500 857 45/70/120 250 2,917x3,165 2,917x4,058
MC25DD 2,460 1,257 45/70/120 250 2.917x4.365 2.917x5.658
MC50 2,500 654 70/120 500 2,917x2,556 2,917x3,246
MC50D 2,500 857 70/120 500 2,917x3,165 2,917x4,058
MC50DD 2,460 1,257 70/120 500 2.917x4.365 2.917x5.658
MC75 2,500 654 70/120 750 2,917x2,556 2,917x3,246
MC75D 2,500 857 70/120 750 2,917x3,165 2,917x4,058
MC75DD 2,460 1,257 70/120 750 2.917x4.365 2.917x5.658
MC1000 2,460 654 120 990 2,917x2,556 2,917x3,246
MC1000D 2,460 857 120 990 2,917x3,165 2,917x4,058
MC1000DD 2,460 1,257 120 990 2.917x4.365 2.917x5.658

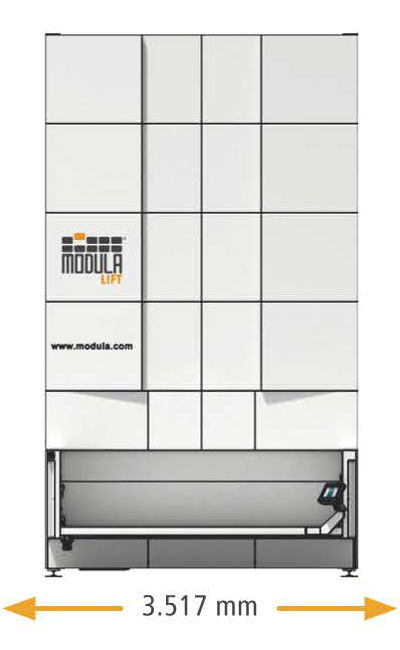

MX - MXD - MXDD
MX - MXD - MXDD
Model 트레이 폭 (mm) 트레이 깊이 (mm) 트레이 측면 높이 (mm) 트레이 적재하중 (kg) 내부형 출입구장비 사이즈(Width x Depth mm) 외부형 출입구장비 사이즈(Width x Depth mm)
MX25 3,100 654 45 / 70 / 120 250 3,517x2,556 3,517x3,246
MX25D 3,100 857 45 / 70 / 120 250 3,517x3,165 3,517x4,058
MX25DD 3,060 1,257 70 / 120 250 3.517x4.365 3.517x5.658
MX50 3,100 654 70 / 120 500 3,517x2,556 3,517x3,246
MX50D 3,100 857 70 / 120 500 3,517x3,165 3,517x4,058
MX50DD 3,060 1,257 70 / 120 500 3.517x4.365 3.517x5.658
MX75 3,100 654 70 / 120 750 3,517x2,556 3,517x3,246
MX75D 3,100 857 120 750 3,517x3,165 3,517x4,058
MX75DD 3,060 1,257 120 750 3.517x4.365 3.517x5.658
MX1000 3,060 654 120 990 3,517x2,556 3,517x3,246
MX1000D 3,060 857 120 990 3,517x3,165 3,517x4,058
MX1000DD 3,060 1,257 120 990 3.517x4.365 3.517x5.658

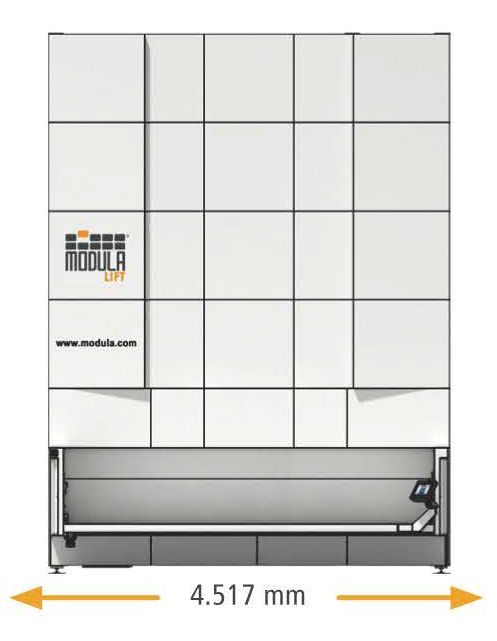

ML - MLD - MLDD
ML - MLD - MLDD
Model 트레이 폭 (mm) 트레이 깊이 (mm) 트레이 측면 높이 (mm) 트레이 적재하중 (kg) 내부형 출입구장비 사이즈(Width x Depth mm) 외부형 출입구장비 사이즈(Width x Depth mm)
ML25 4,100 654 70 / 120 250 4,517x2,556 4,517x3,246
ML25D 4,100 857 70 / 120 250 4,517x3,165 4,517x4,058
ML25DD 4,060 1,257 70 / 120 250 4.517X4.365 4.517x5.658
ML50 4,100 654 120 500 4,517x2,556 4,517x3,246
ML50D 4,100 857 120 500 4,517x3,165 4,517x4,058
ML50DD 4,060 1,257 120 500 4.517X4.365 4.517x5.658
ML75 4,100 654 120 750 4,517x2,556 4,517x3,246
ML75D 4,100 857 120 750 4,517x3,165 4,517x4,058
ML75DD 4,060 1,257 120 750 4.517X4.365 4.517x5.658
ML1000 4,060 654 145 990 4,517x2,556 4,517x3,246
ML1000D 4,060 857 145 990 4,517x3,165 4,517x4,058
ML1000DD 4,060 1,257 145 990 4.517X4.365 4.517x5.658
트레이 최대 적재하중
최대 990kg/Tray

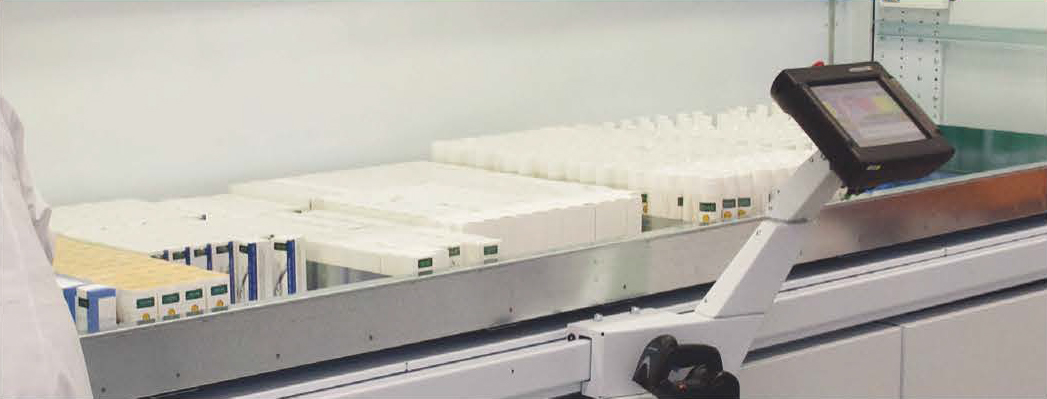

산업용 COPILOT 콘솔
10.4 inch 터치 스크린
MODULA WMS 소프트웨어
완벽한 재고관리
사용자의 안전
인체공학적이며 안전함. TUV CERTIFICATION

다양한 기술과 연동 가능한 Modula

Modula는 다음과 같은 다른 기술과 완벽히 연동시켜 사용하기에 이상적인 수직 보관형 자동창고입니다:

  • 로봇
  • 롤러 컨베이어
  • Put-To-Light
  • 매니퓰레이터
  • 무중력 크레인

Modula WMS 소프트웨어는 Modula VLM 장비와 회사 내의 모든 ERP System과 통합하여 연계 가능하며, 회사의 워크플로우에 적용되어 관리 시스템과 상호작용하게 됩니다.
이런 방식으로 자재 및 사용자 레지스트리, 생산 주문, 재고, 예비품 관리가 가능하며 재고관리 및 입·출고 등의 모든 창고에서의 활동을 면밀히 모니터링 할 수 있습니다. Modula는 재고 관리 운영에 매우 용이하며, 모든 것을 통제할 수 있는 전용 분석 및 보고서를 제공합니다.

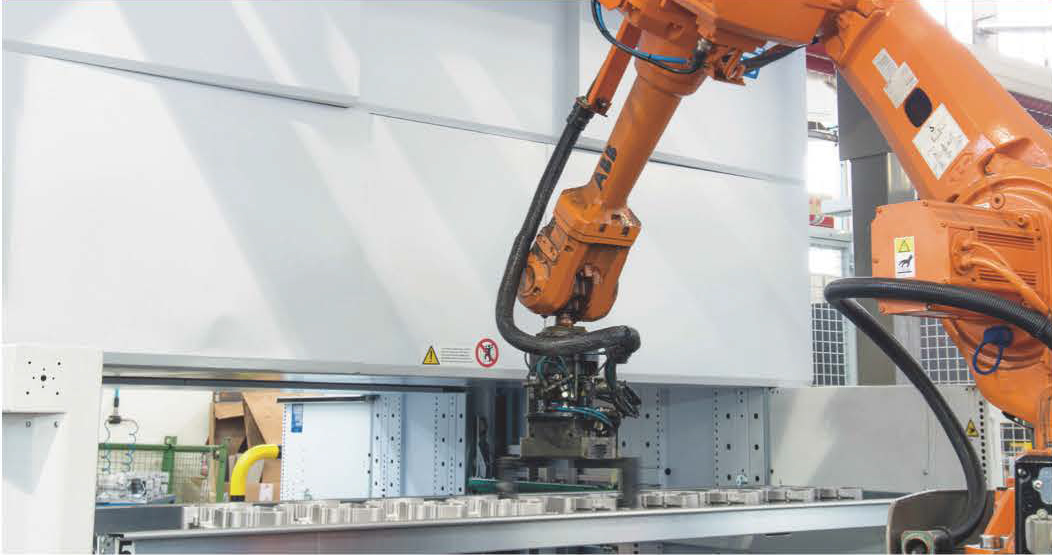

Integration with anthropomorphic robots

Integration with anthropomorphic robots

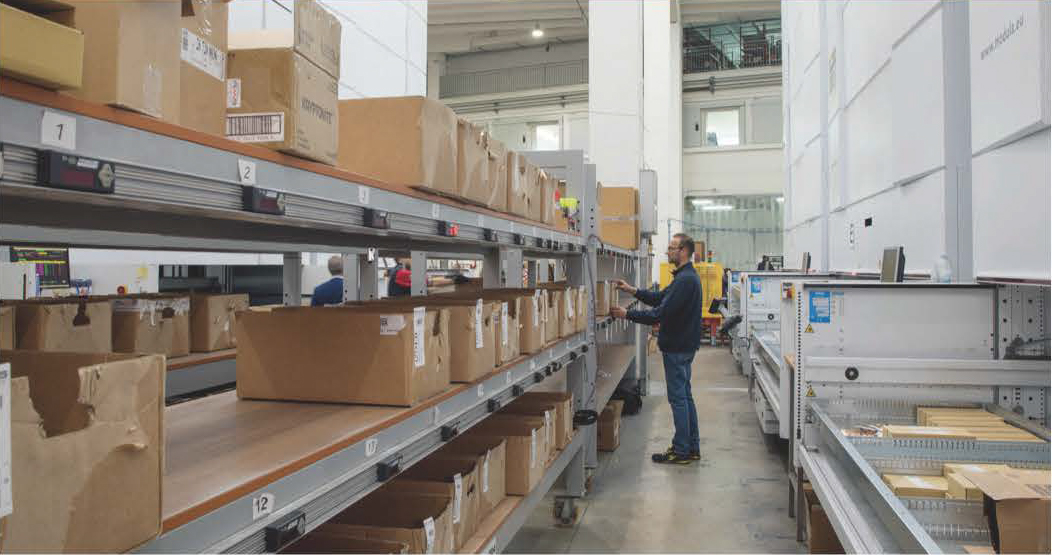

Put-to-Light systems connected to WMS

Put-to-Light systems connected to WMS

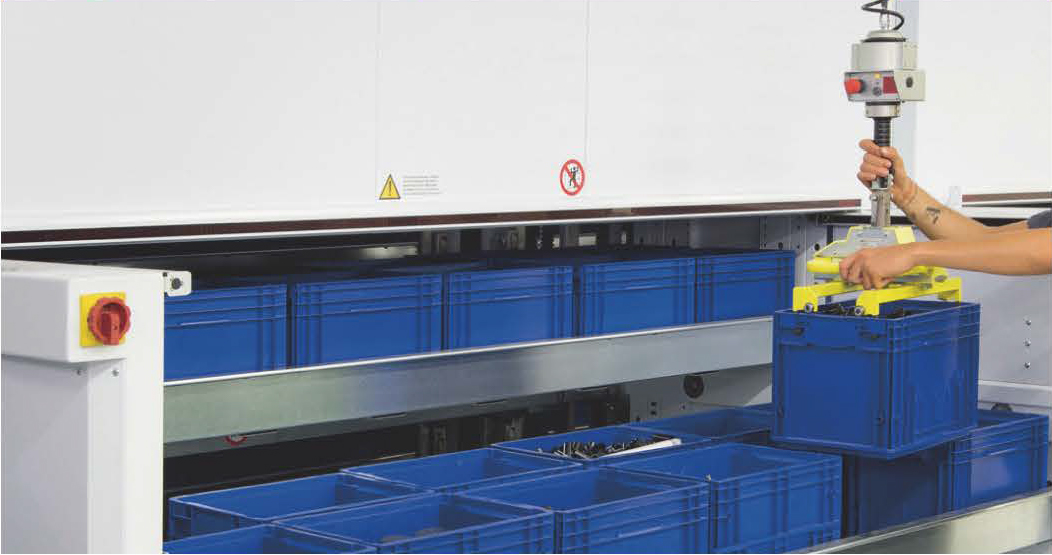

Integration with manipulators and cranes

Integration with manipulators and cranes

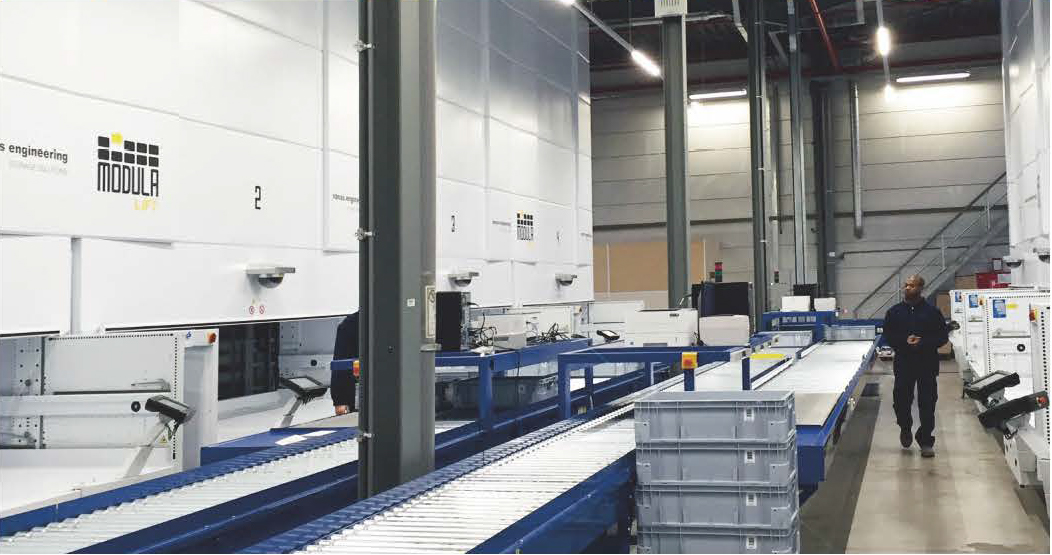

Integration with conveyors

Integration with conveyors

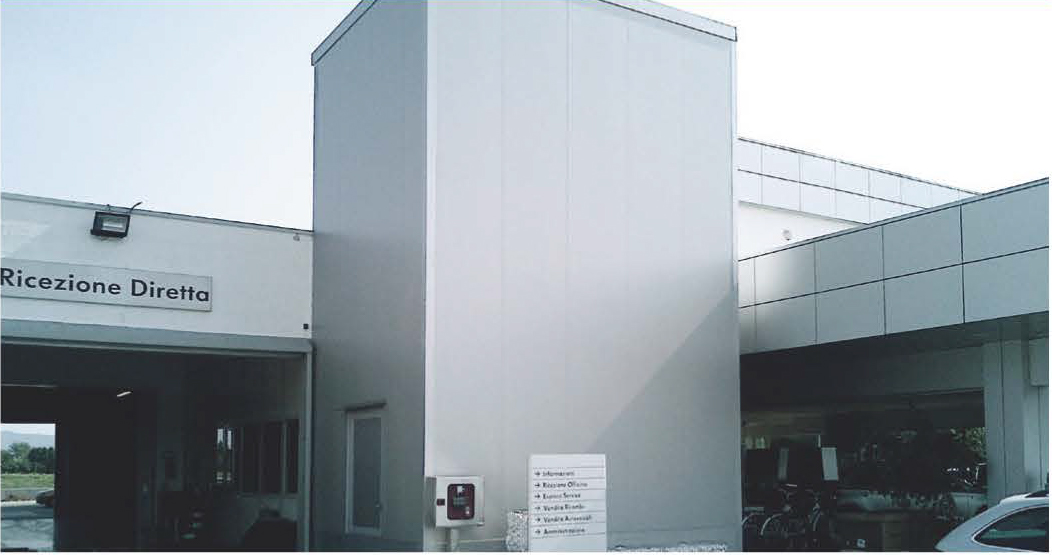

Insulated machines for outdoor installation

Insulated machines for outdoor installation

Fire protection system integration

Fire protection system integration
